二轴C型镜架
- 产品品牌 瞬达
- 产品型号 MTTMC
- 产品描述
MTTMC 采用独特的碟型弹簧片结构，大幅度提升了镜架的刚度及稳定性；调节θxθZ 二个维度...
MTTMC 采用独特的碟型弹簧片结构，大幅度提升了镜架的刚度及稳定性；
调节θxθZ 二个维度；C 型结构，不遮挡光路；进口优质螺纹副，手感顺畅，
更适用于微小量的精细调节；多样的尺寸选择提供了0.5inch 到4.0inch 光学
镜片的夹持方案，透过镜架上的M6 螺纹与M4 沉头孔复合结构，可与大部分
的机械结构进行结合同时为了满足客户的需求，也提供了有锁定功能的产品
与左手与右手使用的产品线。

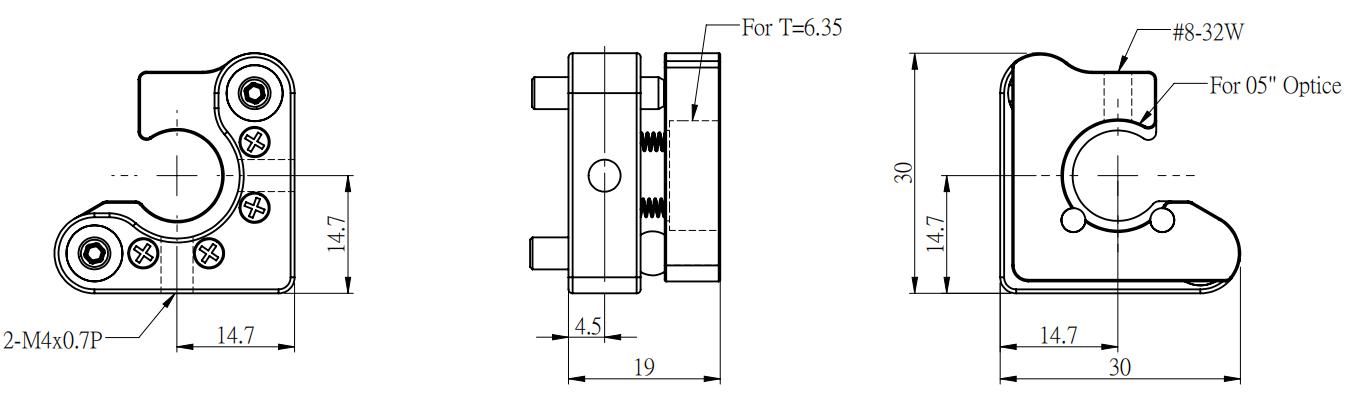

MTTMC-05
MTTMC-08
MTTMC-1
MTTMC-1.2
MTTMC-1.5
MTTMC-2
型号选择
产品型号
夹持直径
最大夹持厚度
中心高度
螺距
调整范围
自重KG
MTTMC-05L
12.7
6
15
0.25
±4°
0.04
MTTMC-05R
12.7
6
15
0.25
±4°
0.04
MTTMC-08L
20
8
25.4
0.25
±4°
0.12
MTTMC-08R
20
8
25.4
0.25
±4°
0.12
MTTMC-1L
25.4
8
25.4
0.25
±4°
0.11
MTTMC-1R
25.4
8
25.4
0.25
±4°
0.11
MTTMC-1.2L
30
8
25.4
0.25
±4°
0.15
MTTMC-1.2R
30
8
25.4
0.25
±4°
0.15
MTTMC-1.5L
38.1
8
30
0.25
±4°
0.16
MTTMC-1.5R
38.1
8
30
0.25
±4°
0.16
MTTMC-2L
50.8
8
38
0.25
±4°
0.2
MTTMC-2R
50.8
8
38
0.25
±4°
0.2
MTTMC-3L
76.2
13
50
0.25
±4°
0.3
MTTMC-3R
76.2
13
50
0.25
±4°
0.3
MTTMC-4R
101.6
101.6
68
0.25
±4°
0.7
