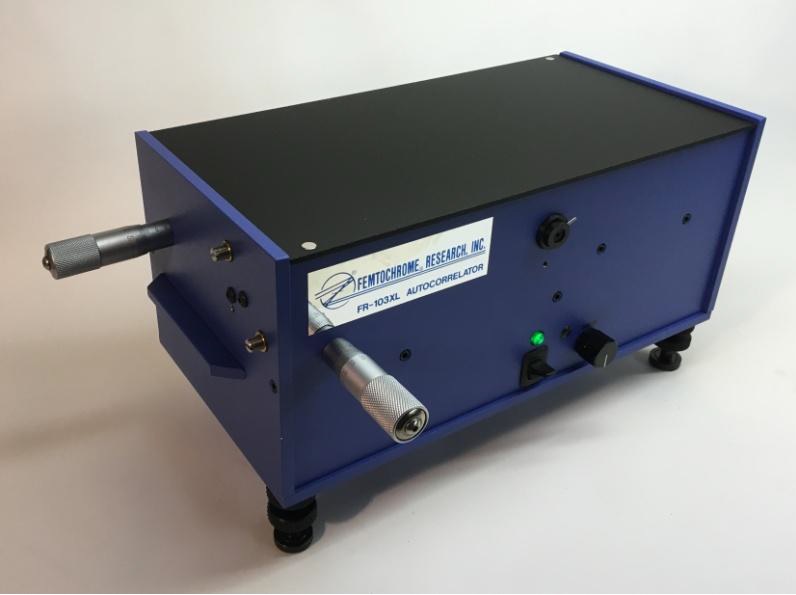

FR-103XL 是一台无色散、实时的非线性晶体自相关/互相关仪器，

用于测试超短脉冲激光器的时域脉宽。提供无与伦比的灵敏度、

分辨率以及动态范围，它易于操作。

FR-103XL 还完美适用于低功率的光纤激光器，这种光纤激光器常

用于通信领域。并且也适用于各种领域，各种波长范围的（ps/fs）

锁模超快激光器的脉宽检测。

无色散设计，高分辨率

对于低至5fs的脉宽，在FR103-XL内部色散是不能忽视的。使用高

反射率金属覆膜（仪器内部唯一的传输光学元件就是厚度<1um的

薄膜分光镜）的光学元件能够使分辨率达到前所未有的1fs（限制

仅在于非线性晶体的厚度）

旋转平行镜组件 (//)
通过引入旋转平行镜组件，能够实现快速、周期性的光学延迟*。

这种独特的机构能够产生均匀、无错误的光学延迟。大延迟也很

容易产生，并且能达到无色散的干涉分辨。

扫描范围宽/线性好
//平行镜产生的延时是一个时间的正弦函数。但整个扫描范围

内是小角度旋转，线性特性极佳。（测量的半宽半宽自相关误

差小于0.5%，即使对于100ps的脉宽也是如此）。

光学延迟的产生是均匀的，没有像其他延迟线那样会产生位置

上的不确定误差。此外，通过精确正弦变换的数值应用，自相

关延迟轴能够达到精确的线性。FR-103XL的理论校准因子(CF)

很难发生改变，因为//镜的均匀旋转是被锁定的。此外，用户

还能现场去检测与确认自相关校准因子CF。 由于其高分辨率和

宽扫描范围，FR-103XL理想地适用于同时监测飞秒脉冲和可能

发生的边缘卫星脉冲，这些脉冲可能跟主脉冲相隔许多皮秒。

宽扫描范围也有用的观察与邻近脉冲在>10GHz光电信信号的相

互关系。脉冲边缘的消光比很容易测量。

当同一轨迹垂直扩展时，会出现微弱的卫星脉冲，

与主脉冲间隔约7ps。并没有对信号做平均。

规格:

*分辨率:~ 1fs

*最小脉宽:<5 fs

*最大脉宽:~ 100ps (w/WSR选项~ 250ps)

*扫描范围:>195ps [400ps w/WSR选项]

*灵敏度:[PavPpk]min=10-7W2 (w/PMT超过550-1700nm)

*波长范围:410-5000nm

*干涉/ Noncollinear

*光纤耦合/自由空间

*互相关选件

*低重频选件(任何重频>4赫兹)

* (/ HS)……高灵敏度版本(500Hz输入重频的“实时”自相关)

*计算机数据收集选件

*液晶显示选项
